Come tutti gli elettrodomestici, anche il frigorifero domestico è corredato da un impianto elettrico.
Ogni modello è caratterizzato da un proprio impianto elettrico specifico, ma tutti prevedono un certo numero indispensabile di componenti.





Componenti elettrici



Il componente principale è il compressore, composto da un motore elettrico e da una parte meccanica dotata di uno o più pistoni che servono per comprimere il gas refrigerante che scorre nel circuito frigorifero.

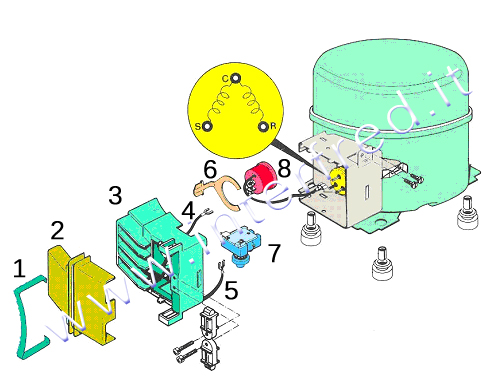

Il compressore è dotato di una serie di piccoli accessori elettrici, come si vede nella figura a lato:
- Morsettiera (posizione 3), chiusa da un coperchio (2) e molla ferma-coperchio (posizione 1)
- Cavi per i collegamenti elettrici (posizione 4 e 5)
- Relè di avviamento (posizione 7)
- Protezione contro le eccessive correnti e le alte temperature (posizione 8) e relativo supporto (posizione 6).





Regolare la temperatura:
il termostato



L'accensione e lo spegnimento del compressore sono dovuti al termostato.
Esso decide quando farlo funzionare confrontando la temperatura che rileva all'interno della cella frigorifera con quella impostata dall'utente mediante l'opportuna manopola di regolazione (posizione 3 della figura a lato) posta dentro il vano frigorifero.





Sbrinamento del frigorifero



Per lo sbrinamento può essere presente una resistenza elettrica posta dietro l'evaporatore (posizione 9) che produce il calore necessario a fondere il ghiaccio che si forma.
A seconda del tipo di frigorifero lo sbrinamento può avvenire ogni volta che il compressore si ferma oppure ad intervalli programmati.





Lampada interna al vano frigorifero



Infine la lampada posta dentro il frigorifero (posizione 2) permette di illuminare il vano quando viene aperta la porta.
Essa viene comandata dall'interruttore normalmente aperto azionato dal finecorsa della porta del frigorifero.
