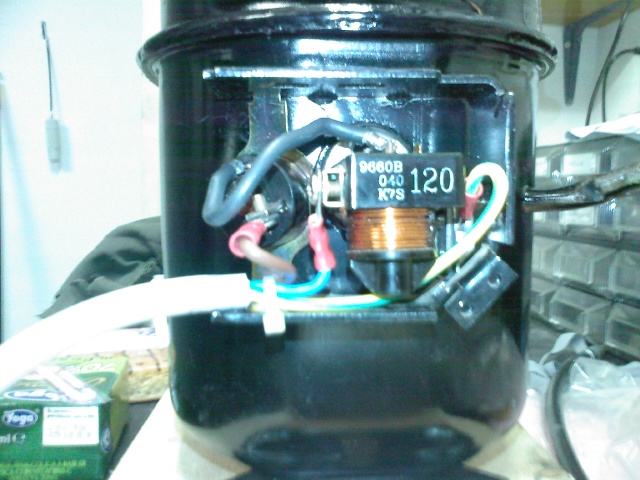

Collegamenti elettrici compressore Collegamenti elettrici compressore













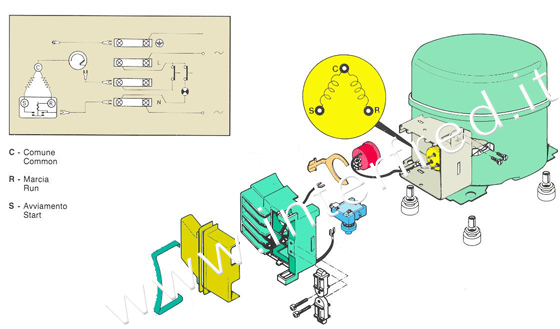

Componenti elettrici compressore clicca sull'immagine per ingrandire



I collegamenti dei vari componenti elettrici di un compressore monofase seguono un modello base che è comune alla maggior parte dei vari sistemi di avviamento.





Riequilibrio veloce delle pressioni



Questo tipo di collegamento viene utilizzato nelle apparecchiature frigorifere dotate di capillare dove all'arresto del compressore le pressioni AP e BP si riequilibrano velocemente.





Compressori con
bassa coppia di spunto



La mancanza del condensatore elettrico conferisce al compressore una bassa coppia di spunto (LST) e quindi lo rende inadatto per quei circuiti frigoriferi dove può venire richiesto al compressore di ripartire anche se si è appena arrestato.





Avvolgimento di spunto



Il relè gestisce il funzionamento dell'avvolgimento di spunto del compressore che permane in funzionamento solo per pochi istanti al momento dell'avvio del compressore.





Termica



La termica è il componente che protegge il compressore dalle correnti troppo alte e dalle temperature troppo elevate.
Essa è collegata in serie al compressore, in corrispondenza del terminale C della fusite.





Schema collegamento elettrico



La figura a lato riporta i vari componenti che costituiscono il sistema di avviamento più elementare per un compressore
