Relè di avviamento amperometrico
Per la partenza del compressore frigorifero monofase
Bobina - Contatto - Avvolgimento di spunto - Numero di giri compressore
Per avviare un compressore monofase è necessario che il relè di avviamento inserisca, per un breve tempo, l'avvolgimento di spunto.
Funzionamento del relè amperometrico

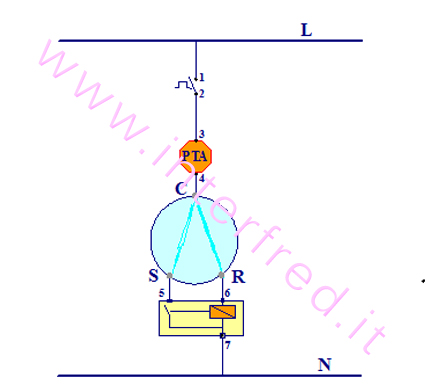

Per inserire e disinserire l’avvolgimento di spunto, il relè amperometrico viene collegato direttamente ai terminali S e R della fusite del compressore secondo lo schema elettrico seguente:
Bobina del relè
La bobina del relè è collegata in serie all’avvolgimento di marcia e quindi viene attraversata dalla stessa corrente che passa in tale avvolgimento.
Quando il compressore funziona la bobina rimane sempre in tensione.
Avvolgimento di spunto
All'avvio del compressore, la bobina chiude l'interruttore normalmente aperto, che così inserisce l'avvolgimento di spunto.
Una volta che il rotore raggiunge un numero di giri prossimo a quello nominale, l'intensità di corrente che transita nell'avvolgimento di marcia,
e quindi nella bobina, diminuisce ed il contatto si apre nuovamente, disinserendo l'avvolgimento di spunto.
