Sistema di avviamento PSC del compressore

Schema di collegamento senza relè

Riequilibrio veloce delle pressioni - Compressori LST


Il sistema di avviamento PSC non prevede l'utilizzo del relè di avviamento mentre comprende un condensatore.

Condensatore elettrico

Il condensatore risulta essere collegato in serie all'avvolgimento di spunto, ma rimane sempre sotto tensione durante il funzionamento del compressore.

Bassa coppia di spunto

I compressori che hanno un sistema di avviamento con collegamento PSC hanno una bassa coppia di spunto (compressori LST) anche se vi è la presenza del condensatore elettrico. Per questo sono adatti per circuiti frigoriferi dove le pressioni si riequilibrano velocemente quando il compressore si ferma, cpme succede, ad esempio, nei frigoriferi domestici.
Comunque tale coppia risulta essere superiore a quella che si ottiene con il sistema RSIR. In entrambi può accadere che la protezione termica intervenga spesso durante la fase di partenza,

Schema collegamento elettrico

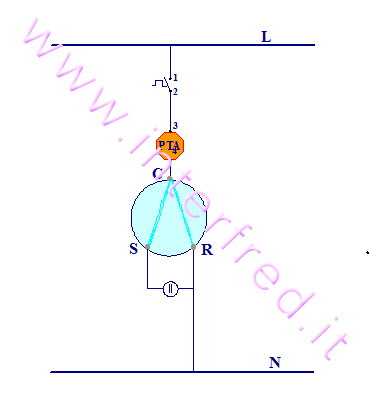

La figura seguente riporta lo schema di collegamento elettrico di un compressore con avviamento PSC.

PSC
