Schema circuito elettrico frigorifero domestico

Guida per la ricerca guasti

Termostato unico - Una temperatura - Due temperature

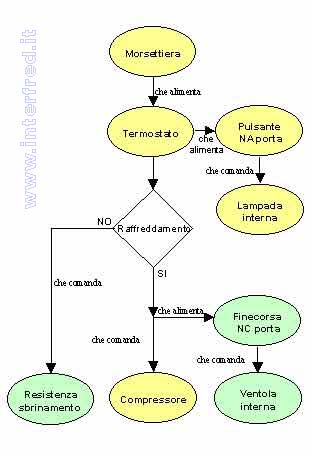

Il circuito elettrico del frigorifero domestico può essere rappresentato mediante lo schema a blocchi seguente.

Schema impianto elettrico frigorifero domestico


Schema collegamento termostato unico

Lo schema si riferisce alla tipologia più economica di frigoriferi domestici, dotati di un solo termostato anche nel caso sia presente il secondo scomparto per la conservazione dei cibi congelati. Il termostato comanda il funzionamento dell'unico compressore presente.

Schema frigorifero a 1 temperatura e a 2 temperature

Nello schema a blocchi, in giallo sono riportati i componenti di un frigorifero ad 1 temperatura. In verde i componenti aggiuntivi che normalmente sono presenti in un frigorifero a 2 temperature o un frigorifero no-frost.

Ricerca guasti

Lo schema può anche essere un utile ausilio nel caso si debba affrontare una ricerca guasti. Seguendo la schematizzazione è possibile capire chi comanda che cosa e quindi avere un'indicazione di dove concentrare la ricerca per l'individuazione dell'eventuale guasto elettrico nell' impianto.
