L'impianto elettrico

L'architettura elettrica di un impianto frigorifero rappresenta il cuore pulsante che regola il funzionamento e la sicurezza della refrigerazione e della climatizzazione.

Componenti elettrici: funzionamento e ricerca guasti

Attraverso questo compendio di approfondimenti tecnici, viene offerta una panoramica esaustiva che parte dalla comprensione generale del circuito elettrico fino all'analisi dettagliata dei singoli componenti. Lo studio prende le mosse dagli schemi circuitali e dalle metodologie di ricerca guasti, fornendo un supporto pratico e teorico indispensabile per tecnici e studenti del settore termotecnico per diagnosticare rapidamente anomalie e malfunzionamenti.

Componenti elettrici: Compressore monofase e trifase

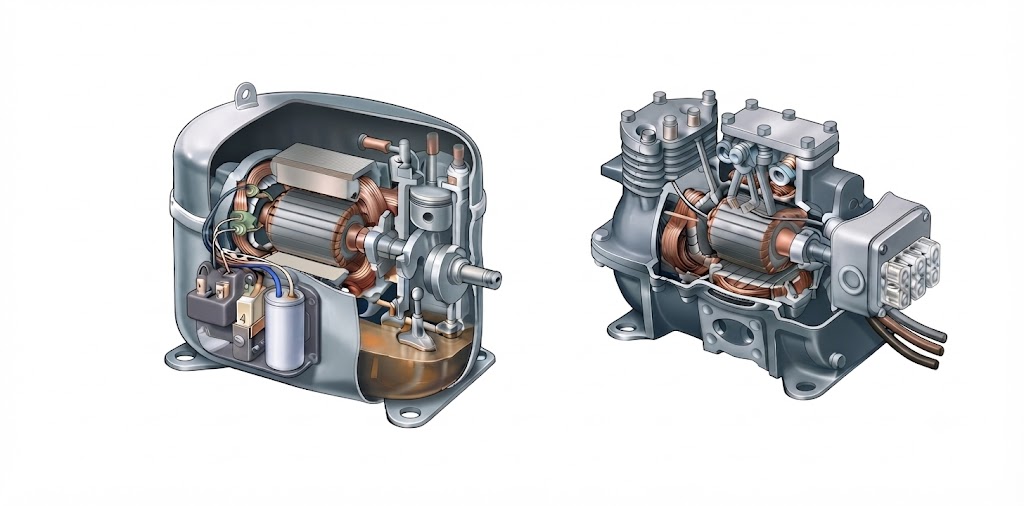

Cuore di ogni impianto è il motocompressore, analizzato nelle sue caratteristiche di motore elettrico monofase o trifase, il cui corretto azionamento dipende strettamente dai sistemi e dalle configurazioni di avviamento. A seconda delle specifiche esigenze di coppia e spunto, la guida approfondisce i diversi schemi circuitali, passando dai sistemi di base come il modello RSIR privo di condensatore, alle soluzioni più performanti che prevedono l'impiego di condensatori di spunto e marcia, come i circuiti CSIR, PSC e CSR.

Componenti elettrici: relè, protezioni e termostati

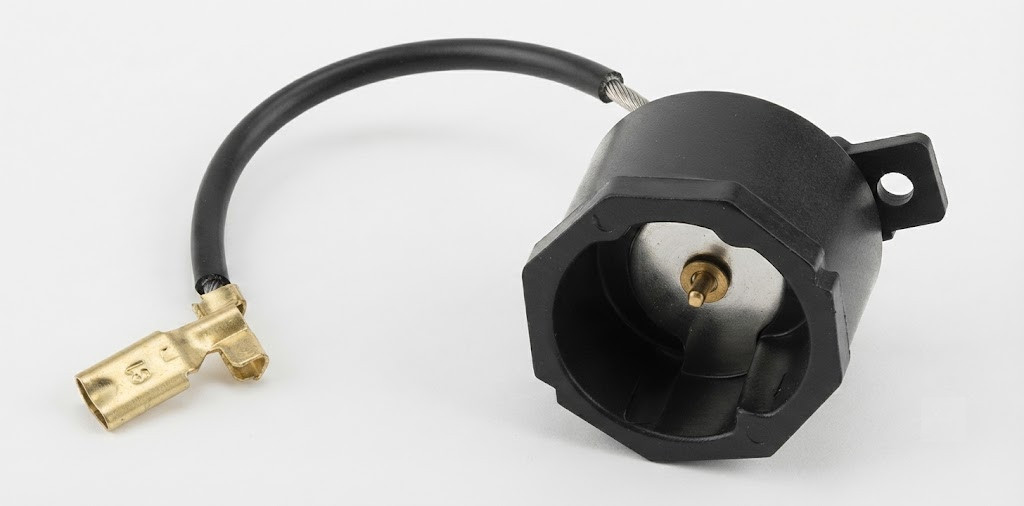

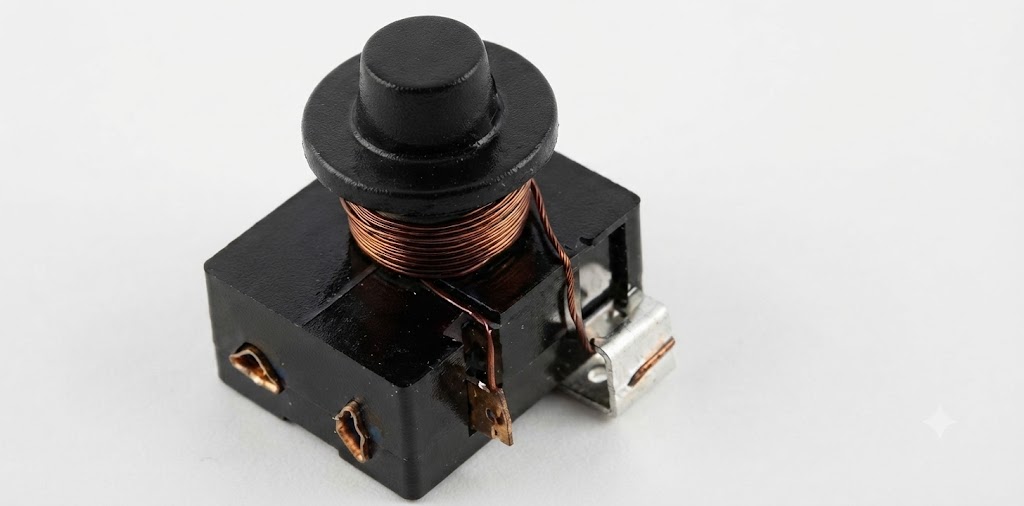

In questo contesto, rivestono un ruolo fondamentale i dispositivi di servizio e protezione del motore, tra cui il relè di avviamento amperometrico, essenziale per la gestione della fase iniziale di marcia, e la protezione termica o salvamotore, concepita per difendere il compressore da surriscaldamenti pericolosi e picchi anomali di corrente. Il quadro complessivo si completa con l'analisi dei componenti di regolazione, come il termostato, che agisce da elemento di comando primario gestendo i cicli di raffreddamento e garantendo il corretto mantenimento della temperatura all'interno della cella.
Questo percorso integrato si configura quindi come una risorsa di riferimento imprescindibile per chiunque desideri approfondire l'elettrotecnica applicata al freddo, ottimizzando la comprensione teorica e l'intervento pratico sugli impianti.

Corso Impianti elettrici per refrigerazione e condizionamento
Schema circuito elettrico del frigorifero domestico Un pratico schema a blocchi con i componenti dell'impianto elettrico da utilizzare anche per la ricerca guasti Motore elettrico monofase Dal punto di vista elettrico, un compressore è assimilabile ad un motore elettrico. Lo studio di un motore permette di capire il funzionamento del compressore. Funzionamento e componenti del motore del compressore del frigorifero, condizionatore, climatizzatore Sistemi di avviamento del compressore Il sistema di avviamento del compressore dipende dal tipo di alimentazione elettrica del motore (230V o 400V). Avviamento del motore monofase e trifase Avviamento RSIR del compressore Il più semplice ed economico sistema per la partenza dei compressori frigoriferi monofase. Schema di collegamento senza condensatore elettrico Avviamento CSIR del compressore Per le partenze del compressore immediate, anche con pressioni non equilibrate. Uso del condensatore per un'alta coppia di spunto Avviamento PSC del compressore Per evitare l'utilizzo di un componente (il relè di avviamento) esiste questo schema con unico condensatore. Schema di collegamento senza relè Avviamento CSR del compressore Quando si ha la necessità che il compressore parta sempre, in qualunque condizione, e che che possa funzionare anche nelle situazioni più sfavorevoli. Schema di collegamento con due condensatori elettrici Collegamenti elettrici compressore monofase Schema di collegamento che comprende i componenti elettrici d'uso più comune. Componenti per l'avviamento e la marcia Relè avviamento amperometrico Il dispositivo di avviamento utilizzato nei sistemi RSIR, CSIR, RSCR. Caratteristiche, funzionamento Protezione termica Protegge il compressore dagli eccessivi surriscaldamenti e dagli elevati assorbimenti di corrente. Caratteristiche, funzionamento
Faq

SE È PRESENTE LA PROTEZIONE TERMICA IL COMPRESSORE SI PUÒ BRUCIARE UGUALMENTE? - Sì, può succedere. In caso di protezione termica esterna questo può essere dovuto a un suo scarso contatto con l'involucro del compressore e quindi a una mancata rilevazione del suo surriscaldamento. Se la protezione è interna, il caso è più raro, ma può accadere a causa di repentini e istantanei sbalzi di corrente che la protezione rileva non immediatamente, intervenendo con un certo ritardo rispetto al dovuto.

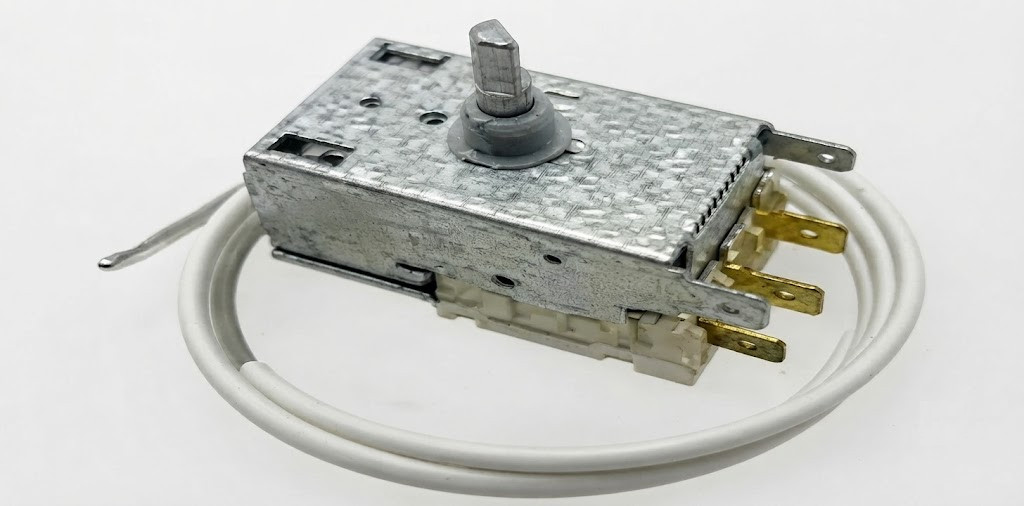

Termostato impianto frigorifero È il componente che permette di comandare un utilizzatore (compressore, ventole,...) o un relè in base alla temperatura che rileva. Funzionamento, regolazione, installazione
