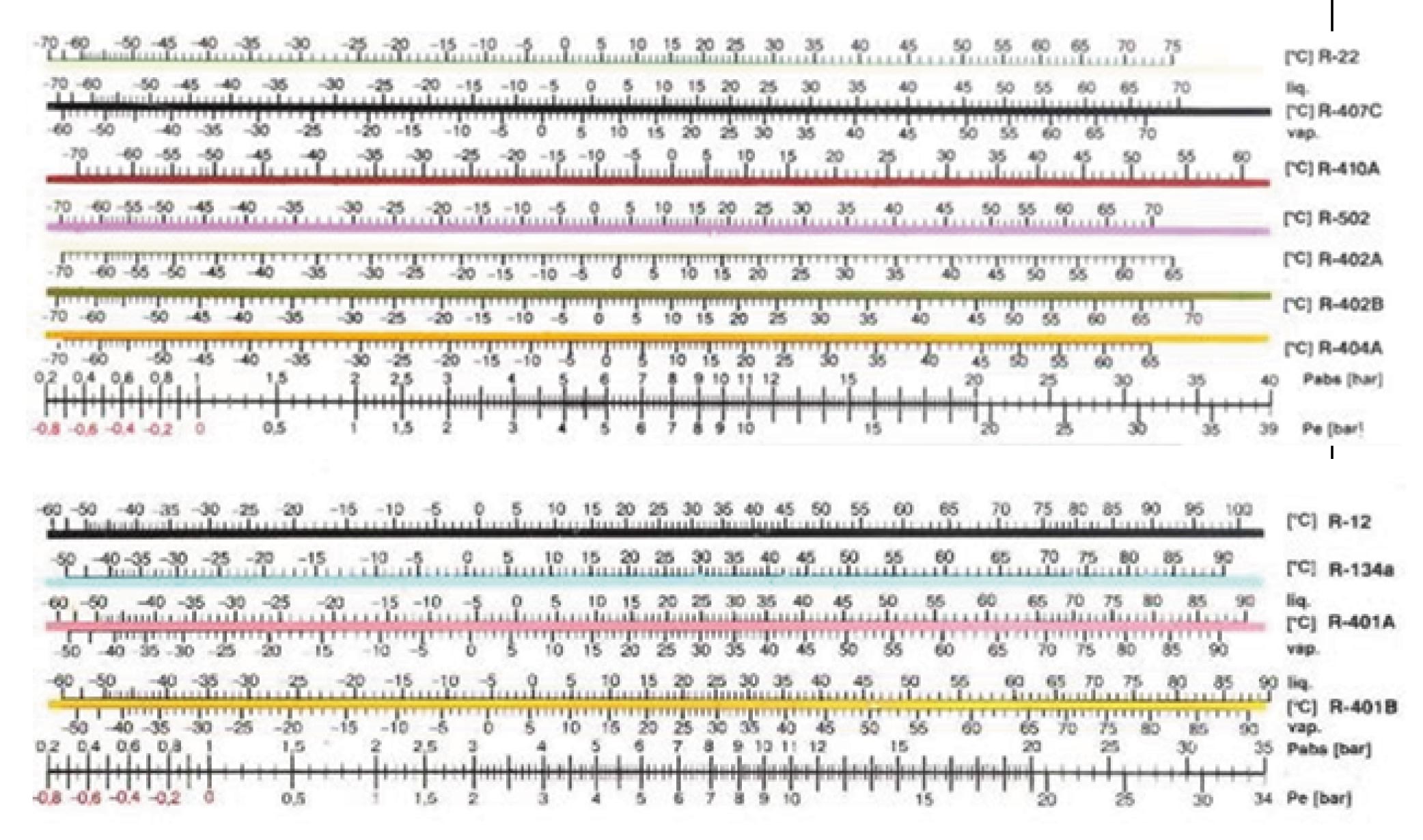

Relazione pressione-temperatura per alcuni refrigeranti

  Igloo

Nell'igloo di Fred puoi trovare anche


Refrigeranti puri - miscele azeotrope, zeotrope, quasi azeotrope


  refrigeranti - pressione - temperatura - relazione - bolla - rugiada - dew point - bubble point - azeotropi - zeotropi - quasi-azeotropi - scorrimento di temperatura - glide






La prima tabella permette di trovare la pressione manometrica corrispondente ad una data temperatura.

La seconda tabella permette di trovare la temperatura corrispondente ad una data pressione manometrica per le miscele zeotrope di uso più comune. Essa è utile per il calcolo del surriscaldamento e del sottoraffreddamento.

Per le miscele zeotrope sono indicati i valori sia del punto di bolla (bubble point) che quello di rugiada (dew point).
Per le miscele quasi-azeotrope (come l'R410A, ad esempio) con scorrimento di temperatura (glide) molto basso viene indicata una sola temperatura.

Sono evidenziate le pressioni di vuoto.

I valori di pressione e temperatura, in alcuni casi, sono stati arrotondati.







TEMP. R12 R22 R502 R717 R134a R404A R407C R408A R409A R410A R507  FX57
bolla rugiada bolla rugiada
°C bar bar bar bar bar bar bar bar bar bar bar bar bar bar
-50 -0,62 -0,37 -0,20 -0,61 -0,71 -0,14 - - - -0,23 -0,52 0,11 - -0,49
-47,2 0,00 - - - -
-46,4 0,00 - - -
-45,8     0,00     - -     -
-45 -0,51 -0,19 0,03 -0,47 -0,61 0,09 - - -0,02 -0,39 0,42 - -0,35
-44,5             - - 0,00   -
-44,3 0,00 - -
-40,8   0,00         -     -
-40 -0,37 0,04   -0,30 -0,49 0,34 0,30 0,19 -0,16 0,24 -0,22 0,78 0,37 -0,17
-39
-37,1 0,00
-35,2                 1,22 0,00
-35 -0,17 0,31 0,61 -0,08 -0,34 0,67 0,62 0,49 0,08 0,54 -0,02 0,71 0,04
-34,2               0,00
-33,3       0,00
-30   0,64 0,98 0,18 -0,16 1,06 1,01 0,86 0,37 0,90 0,22 1,74 1,11 0,29
-29,8 0,00
-26,4         0,00
-25 0,23 0,95 1,40 0,50 0,06 1,53 1,47 1,29 0,88 1,32 0,51 2,34 1,58 0,59
-20 0,50 1,45 1,83 0,89 0,33 2,06 1,99 1,79 1,13 1,81 0,84 3,05 2,13 0,94
-15 0,82 1,95 2,47 1,35 0,64 2,68 2,60 2,36 1,62 2,37 1,23 3,86 2,77 1,35
-10 1,18 2,54 3,14 1,90 1,00 3,38 3,29 3,03 2,18 3,02 1,68 4,79 3,48 1,82
-5 1,59 3,21 3,87 2,51 1,43 4,18 4,09 3,80 2,84 3,76 2,19 5,86 4,31 2,36
0 2,07 4,00 4,70 3,26 1,92 5,09 4,99 4,67 3,59 4,60 2,78 7,06 5,23 2,98
+5 2,61 4,87 5,64 4,15 2,49 6,12 6,00 5,65 4,41 5,55 3,44 8,42 6,27 3,67
+10 3,22 5,84 6,67 5,14 3,14 7,26 7,14 6,75 5,44 6,62 4,19 9,95 7,44 4,46
+15 3,90 6,93 7,84 6,26 3,88 8,54 8,42 7,99 6,56 7,81 5,03 11,65 8,75 5,34
+20 4,65 8,15 9,12 7,55 4,71 9,96 9,83 9,36 7,79 9,13 5,97 13,55 10,20 6,33
+25 5,50 9,51 10,50 9,00 5,65 11,54 11,40 10,89 9,19 10,60 7,01 15,65 11,80 7,42
+30 6,35 11,01 12,09 10,67 6,69 13,27 13,13 12,58 10,75 12,23 8,17 17,98 13,57 8,63
+35 7,45 12,73 13,80 12,49 7,86 15,19 15,04 14,44 12,48 14,02 9,44 20,54 15,53 9,96
+40 8,60 14,47 15,61 14,52 9,16 17,28 17,13 16,48 14,40 15,98 10,84 23,36 17,67 11,42
+45 9,80 16,53 17,60 16,80 10,59 19,58 19,43 18,71 16,53 18,14 12,37 26,45 20,02 13,02
+50 11,13 18,61 20,41 19,29 12,18 22,09 21,94 21,15 18,86 20,48 14,04 29,84 22,58 14,77



PRESS. R407C R413A R417A R422A R422D R427A R437A
bar bolla rugiada bolla rugiada bolla rugiada bolla rugiada bolla rugiada bolla rugiada bolla rugiada
°C °C °C °C °C °C °C °C °C °C °C °C °C °C
-0,7 - - -58 -51 -62 -57 -69 -66 -66 -60 - - - -
-0,6 - - -53 -46 -57 -52 -64 -61 -61 -56 - - - -
-0,5 - - -48,5 -42 -53 -48 -60 -57 -57 -52 - - - -
-0,4 - - -45 -39 -50 -45 -57 -54 -54 -49 - - - -
-0,3 -51,5 -44 -41 -36 -47 -42 -54 -51 -51 -46 - - -40 -36,5
-0,2 -49 -41,5 -38,5 -33 -44 -39 -51 -49 -48 -43 - - -37 -34
-0,1 -46 -39 -36 -30,5 -42 -37 -49 -46 -46 -41 - - -35 -31,5
0 -44 -37 -33 -28 -39 -34 -47 -44 -43 -39 -42,5 -35,5 -32,5 -29
0,5 -35,5 -28,5 -24 -19 -30 -26 -38 -36 -35 -30 -35 -29 -23 -20
1 -28,5 -22 -17 -12 -23 -19 -31 -29 -28 -23 -27,5 -21 -16 -13
1,5 -23 -16,5 -11 -6,5 -18 -13 -26 -24 -22 -18 -22 -15,5 -10,5 -7,5
2 -18,5 -12 -5,5 -1,5 -13 -8 -21 -19 -17 -13 -17,5 -11 -5,5 -3,5
2,5 -14 -7,5 -1 3 -8 -4 -17 -15 -13 -9 -13 -7 -1 1,5
3 -10,5 -4 3 6,5 -5 -1 -13 -11 -9 -5 -9 -3,5 3 5,5
3,5 -7 -0,5 7 10 -1 3 -10 -8 -6 -2 -5 0 6 9
4 -4 2 10 13 2 6 -7 -5 -3 1 -2,5 2 9,5 12
4,5 -1 5 13 16 5,5 8,5 -3,5 -2 0,5 3,5 0 6 12,5 15
5 1,5 8 16 19 8 12 -1 1 3 7 2,5 8,5 15 18
5,5 4 10 19 22 10,5 14,5 1,5 3,5 5,5 9,5 5 11 18 20,5
6 6,5 12,5 21 24 13 17 4 6 8 11 8 13,5 20,5 23
6,5 8,5 15 24 26 15,5 18,5 6,5 7,5 10,5 13,5 10 15,5 23 25
7 11 17 26 29 18 21 8 10 13 16 12,5 18 25 27,5
7,5 13 19 28 31 19,5 23 10,5 12 14,5 18 14,5 19,5 27 30
8 15 21 30 33 22 25 12 14 17 20 16 21 29 32
8,5 17 23 32 35 23,5 27 14,5 15,5 18,5 21,5 18 23 31 34
9 18,5 24,5 34 37 26 29 16 18 21 24 20 25,5 33 36
9,5 20 26 36 38,5 27 31 18 19 22 25 21,5 27 35 37
10 22 28 38 40 29 32 19 21 24 27 23 29 37 39
11 25 31 41 44 32 35 23 24 27 30 27 32 40 42
12 28 34 44,5 46,5 36 38 26 27 30 33 30 35 43 45,5
13 31 36,5 47,5 49,5 38 41 29 30 33 36 33 37 46,5 48,5
14 34 39 50 52 41 44 31 33 36 39 36 40 49 51
15 36 41,5 53 55 44 47 34 35 39 41 38 42,5 52 54
16 39 44 56 57,5 46 49 36 37 41 44 40,5 45 54,5 56
17 41 46 58 60 49 51 39 40 44 46 43 47 57 58,5
18 43 48 60,5 62 51 54 41 42 46 48 45 49 59 61
19 45 50 63 64 53 56 43 44 48 50 47 51,5 61,5 63
20 47,5 52 65 66,5 56 58 45 46 50 52 49 53,5 63,5 65
21 49,5 54 67 68,5 58 60 47 48 52 54 51,5 55,5 66 67
22 51,5 56 69 70,5 60 62 49 50 54 56 53,5 57 68 69
23 53 58 71 72,5 62 64 51 52 56 58 55 59 70 71
24 55 59,5 73 74 64 65 53 54 58 60 57 61 - -
25 - - 75 76 65 67 55 55 60 62 59 62,5 - -
26 - - 77 78 67 69 56 57 62 63 - - - -
27 - - 78,5 79,5 69 71 58 59 63 65 - - - -
28 - - 80 81 71 72 60 60 65 66 - - - -
29 - - 82 83 72 74 61 62 67 68 - - - -
30 - - 83,5 84 74 75 63 63 68 69 - - - -
